電子顯微鏡的誕生

          世紀科信電子顯微鏡產品專欄: http://swedenpay.com/spm_100_0.shtml

          人類花費了漫長的時間才踏進微觀世界。300多年前，荷蘭人列文虎克成功制造出世界上第一架光學顯微鏡，令人類得以窺探肉眼所不能看見的奇異世界。然而，光學顯微鏡利用可見光視物，這大大限制了分辨率：光學顯微鏡的極限也只不過是細胞水平。人類對微觀世界的探索難道就只能停留在細胞水平嗎？

這個看似絕對的命題在上世紀初被法國著名的理論物理家德布羅意(De Broglie)打破了。一戰期間，德布羅意在埃菲爾鐵塔的軍用無線電報站服役。他是個科學愛好者，退伍后開始攻讀物理博士學位。在他哥哥莫里斯·德布羅意的帶領下，他開始深入思考波粒二象性的問題。

波粒二象性的意思是，某種物質同時具備波和粒子的特性。這個概念最早由愛因斯坦于1905年提出，人們開始意識到原來光子同時具有波和電子的雙重性質。德布羅意的研究工作拓展了波粒二象性的適用范圍：1923年9月到10月期間，他連續在《法國科學院通報》上發表了三篇文章，提出任何一種接近光速運動的粒子都具有波粒二象性。

這個發現和電子顯微鏡有什么關系呢？1926-1927年，電子衍射現象驗證了電子的波動性，人們發現電子波長比X光還要短，從而聯想到可用電子射線代替可見光照明樣品來制作電子顯微鏡，以克服光波長在分辨率上的局限性。簡單地說，原本人們用光子來視物，現在，人們能夠用分辨率更高的電子來視物了！

1926年，德國物理學家布施（Busch）發現，用一個旋轉對稱、不均勻的磁場可以作為一個“透鏡”，將電子束聚集起來。這個原理類似于玻璃透鏡將光束聚集起來。這個發現為電子顯微鏡的問世奠定了理論基礎，許多天才學者馬不停蹄地開始了試驗。

7年后的1933年，德國物理學家厄恩斯特·魯斯卡（Ernst Ruska）等人首次發表了關于電子顯微鏡的實驗和理論研究，并制作出了世界上第一臺電子顯微鏡（或者更精確一點，透射電子顯微鏡）。為了獲得較大的放大能力，人們又研究制造了短焦距的磁場透鏡，它除了會聚透鏡外，再利用兩個透鏡作連續兩次的造像。這種顯微鏡能在光學顯微鏡的基礎上再放大一百倍，原先視野中模模糊糊的東西在人類眼中變得分明起來。魯斯卡因為透射電子顯微鏡的發明而獲得了1986年的諾貝爾獎。

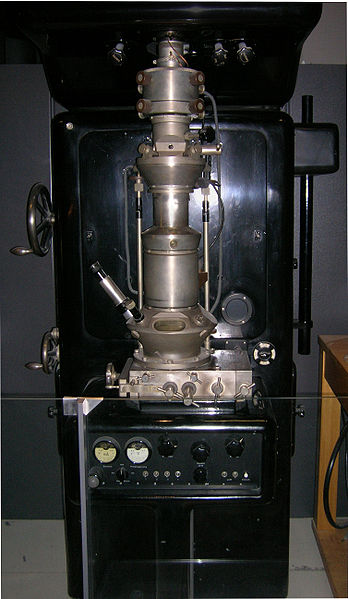

魯斯卡1933年制作的電子顯微鏡（網絡圖）

目前的透射電子顯微鏡在具體結構上已經有了很大改進。經過半個多世紀的發展，它已經被廣泛應用到自然科學的許多學科中，并且極大推動了這些學科的發展。在七十年代，透射電子顯微鏡終于實現了人們直接觀察原子的長期愿望，真正成了“科學之眼”。

透射電子顯微鏡的原理和光學顯微鏡幾乎一樣，電子“透射”穿過樣品，便可以呈現出不同深淺明暗的圖像?？偠灾干潆娮语@微鏡看到的，是一個“透視”的畫面，它會將三維的結構壓縮成二維的黑白圖像。請記住，電鏡下的所有圖像都是黑白的，因為它們都是電子信息經過電腦處理之后得到的畫面，并非真實的可見光照片。

透射電子顯微鏡拍攝到的線粒體（網絡圖）

透射電子顯微鏡發展得很成熟，但最大的問題是它不能獲取立體的信息，有什么解決辦法呢？早在1935年，就有人想到了另一種電子顯微鏡的模式：用電子束擊打樣品，然后收集反射回來的電子信號，就可以得到樣品表面的信息。1938年，德國物理學家梵亞?。?span lang="EN-US">Van Ardenne）在透射電子顯微鏡的急促上加了一個掃描用的線圈，做出了世界上第一臺掃描電子顯微鏡。它能夠直接觀察厚的樣品，但由于圖像分析的難度加大，所以發展并沒有透射電子顯微鏡那么快。直到1955年，掃描電鏡的研究采取的較為顯著的突破，成像質量得到了明顯提高，又過了十年，劍橋科技器械公司才制造出了第一臺商業化的掃描電鏡。

費了那么大力氣研究出來的掃描電鏡有什么好處呢？首先，它的景深大、圖像極富立體感；同時，它的樣品制備過程非常簡單，不像透射電鏡那樣需要進行超薄切片（切片如果不夠薄，透射電子顯微鏡就沒有用武之地了），有時候甚至不需要任何處理就可以直接觀察；樣品可以在樣品室里不斷移動、旋轉，因此可以從多角度對樣品進行分析，甚至有人可以一邊觀察一邊做顯微解剖……唯一的弱點在于它的圖像同樣也是黑白的。

掃描電子顯微鏡拍攝到的花粉顆粒（網絡圖）

如果說，光學顯微鏡是人類對微觀世界的認識有了第一次飛躍，那么可以說，電子顯微鏡讓人類對微觀世界的認識有了第二次飛躍。的確，光學顯微鏡使人類看到了肉眼看不到的細菌和細胞，揭開了許多生物界的“謎”，但是因為光學顯微鏡的分辨率受光波波長的限制，使更多的“謎”仍無法解開。而電子顯微鏡是以電子束作為光源的，電子束的波長比可見光的波長短得多，使電子顯微鏡的分辨率大幅度提高。從此，人類用電子顯微鏡揭示了細菌、噬菌體、類病毒、DNA和蛋白質大分子等，甚至獲取了“原子核和電子云”的原子像。

透射電子顯微鏡拍攝到的病毒顆粒（網絡圖）

電子顯微鏡的誕生和應用改變了二十世紀的進程?，F(xiàn)在，在各種學科里，電鏡都得到了廣泛的應用。
