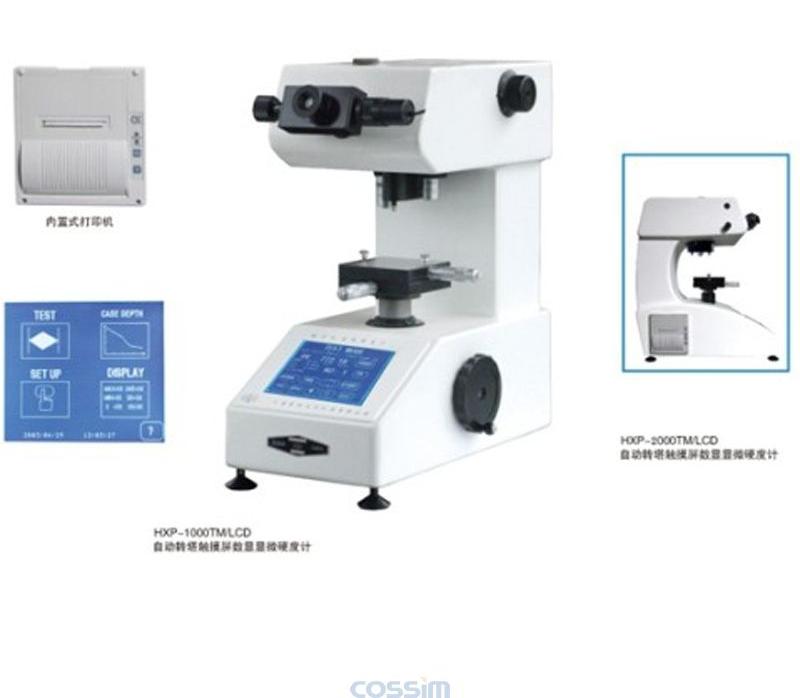

HXP-1000TM/2000TM/LCD觸摸屏自動轉塔顯微硬度計
SKU: HXP-1000TM/2000TM/LCD |
產品介紹
本機所有的設定，控制和顯示都在LCD觸摸屏上實現。設計成菜單式結構，在不同頁面中，能顯示壓痕對角線D1和D2，硬度標尺HV或HK，硬度值，試驗力，保持時間，測量次數，維氏-洛氏轉換值，日期和時間，測量統計，滲碳層硬度梯度曲線圖，以及加荷過程等。在系統設置菜單中，可分別對試驗力單位(gf或 N)，LCD背光，日期和時間，涂層分析中的指定硬度等進行設定。通過觸摸屏還可以無級調節光源亮度，轉動塔臺及控制加荷。儀器還具有對測量位置的斷電記憶功能和記時裝置。通過打印機，可輸出測量數據，Zui大值，Zui小值，均勻性，平均值和均方差等。
All the setting and display are realized on an LCD touch screen.
On the LCD touch screen, it is easy and visual to set hardness scale (HV or HK), date; to select the force unit (gf or N), force duration; to adjust the background of LCD and the brightness of illuminating lamp; to operate the turret; to display and output diagonal lengths of indentation D1-D2, measured HV or HK hardness values, statistics (Max, Min, Ave, deviation), converted HRC values, layer hardness gradient graph, and etc.
技術參數
|
型號 Type
|
HXP-1000TM/LCD
|
HXP-2000TM/LCD
|
|
物鏡/壓頭切換
Lens/Indenter switch
|
自動完成物鏡與壓頭轉塔過程
With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
10, 25, 50, 100, 200, 300, 500, 1000 (gf) |
10, 25, 50, 100, 200, 300, 500, 1000, 2000 (gf) |
|
加荷方式
Loading mode
|
程控自動加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
|
保荷時間
Duration time
|
5–60 sec selectable 步長 (In step of ) 5 sec. |
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差Indication error≤3%
|
|
總放大倍率
Total Magnification
|
物鏡 Objective: 40x; 10x（觀察用 For observation）,
測量目鏡 Eyepiece: 15x （可選配Optional：10X）
總倍率 Total: 600x; 150x （觀察用 For observation）
|
|
最小計數單位
Min detection
|
0.01μm
|
|
最小檢測單位
Min. detection
|
0.025μm
|
|
X-Y測試臺
X-Y stage
|
尺寸 Dimensions：100×100mm 最大移動 Travel range：25×25 mm
最小讀數Resolution：1/100mm
|
|
光路切換
Optical path
|
雙光通道（測量/攝影切換）
Measurement / Photo switch
|
|
測量讀數方式
Measuring mode
|
目鏡測量數字顯示, 數字顯示試驗力,保荷時間, 硬度值, 最大最小值, 平均值, 不均勻度, 標準偏差, 洛氏HRC HRA轉換值等，滲碳層硬度梯度曲線等。內置打印機提供測試報告. With eyepiece digital display, Display on LCD: Load, Duration time, Diagonal lengths, Hardness values, Min, Max, Average, Divergence,, Standard deviations, converted HRC HRA values, and etc. A test result is provided with the built-in printer. |
|
數據輸出
Data output
|
RS-232接口
RS-232 interface
|
|
試件最大高度
Max..test height
|
85mm/90mm |
98mm |
|
執行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主機尺寸Net：430×260×500 mm
包裝尺寸Packing：540×500×600mm
|
主機尺寸Net :500×250×560 mm
包裝尺寸Packing：590×480×670mm
|
| 重量 weight |
主機凈重Net：38kg 毛重Gross： 47kg
|
主機凈重Net：43kg 毛重Gross：52kg
|
包裝清單
|
標準配件，附件
Standard attachments
|
15X測量目鏡、物鏡40x,10x, 維氏壓頭(在機上)、X-Y工作臺、標準硬度塊(700HV1 400HV0.2)、 薄片夾緊器、小圓柱體夾緊器、平口鉗、水平儀、冷光源燈泡、電源線、保險絲、輔助工具、使用說明書、打印機（內置） |
可選購件
| 選購件Options |
金相鑲嵌夾具Clamp for metallographic specimen
可增3個物鏡The third objective
數碼相機及適配鏡 Digital camera & adaptor
|
|
