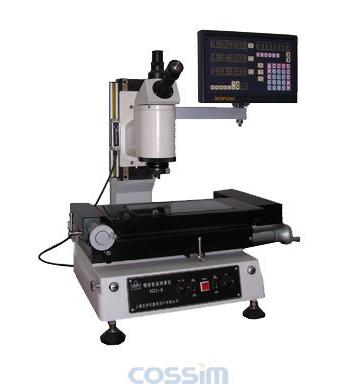

107JB-Ⅰ數字影像測量顯微鏡
產品介紹
107JB-Ⅰ視頻測量顯微鏡具有多種數據測量、顯微放大、顯示、輸入和輸出等數據處理功能。配備精密光柵數顯系統處理和顯示精確的測量數據。本儀器是一種光、機、電為一體的高精度、高效率的顯微測量?jī)x器，它被廣泛應用于電子元器件、精密模具、刀具、彈簧、塑料、橡膠、油封止閥、電纜、照相機零件、汽車零件、PCB加工等領域。儀器以二維測量為主，亦可做三維輔助測量。采用透反射的方式以目鏡標準片做比較測量，測量螺紋節距、外徑牙角、尺形及切削刀具等工件的尺寸或?qū)ν庑屋喞M(jìn)行顯微放大測量，檢驗工件的表面狀況、測量角度、長度等。
技術參數
調焦/鏡筒 |
粗動 |
調節范圍：100毫米 |
| 鏡筒 |
單目鏡筒：俯角４５° |
| 2 |
工作臺、頭部 |
左右 （Ｘ軸） |
移動范圍：200毫米、分辨率（精度）：0.001毫米 |
| 前后 （Ｙ軸） |
移
調焦/鏡筒 |
粗動 |
調節范圍：100毫米 |
| 鏡筒 |
單目鏡筒：俯角４５° |
| 2 |
工作臺、頭部 |
左右?。ǎ剌S） |
移動范圍：200毫米、分辨率（精度）：0.001毫米 |
| 前后?。ǎ佥S） |
移動范圍：100毫米、分辨率（精度）：0.001毫米 |
| 頭部上下（Z軸） |
移動范圍：100毫米、分辨率（精度）：0.001毫米 |
| 旋轉 |
360°旋轉工作臺（選購） |
| 3 |
照明系統 |
光源 |
透射照明 |
１２Ｖ1０Ｗ鹵素?zé)?/td>
|
| 反射照明 |
9.5-12V/LED60冷光源 |
| 電源 |
AC110Ｖ或220Ｖ±10％ 50／60HZ |
| 4 |
光學系統 |
目鏡 |
WF10Ｘ米字線 |
| 物鏡 |
1X物鏡 |
| 3X物鏡 |
| 5X物鏡 |
| 選購件 |
CCD彩色攝像頭、測量軟件、旋轉工作臺 |
| 5 |
測量精確度 |
（4+L/150）μm |
動范圍：100毫米、分辨率（精度）：0.001毫米 |
| 頭部上下（Z軸） |
移動范圍：100毫米、分辨率（精度）：0.001毫米 |
| 旋轉 |
360°旋轉工作臺（選購） |
| 3 |
照明系統 |
光源 |
透射照明 |
１２Ｖ1０Ｗ鹵素?zé)?/td>
|
| 反射照明 |
9.5-12V/LED60冷光源 |
| 電源 |
AC110Ｖ或220Ｖ±10％ 50／60HZ |
| 4 |
光學系統 |
目鏡 |
WF10Ｘ米字線 |
| 物鏡 |
1X物鏡 |
| 3X物鏡 |
| 5X物鏡 |
| 選購件 |
CCD彩色攝像頭、測量軟件、旋轉工作臺 |
| 5 |
測量精確度 |
（4+L/150）μm |
選購件: 15X目鏡、攝影裝置、測量軟件、旋轉工作臺
|
