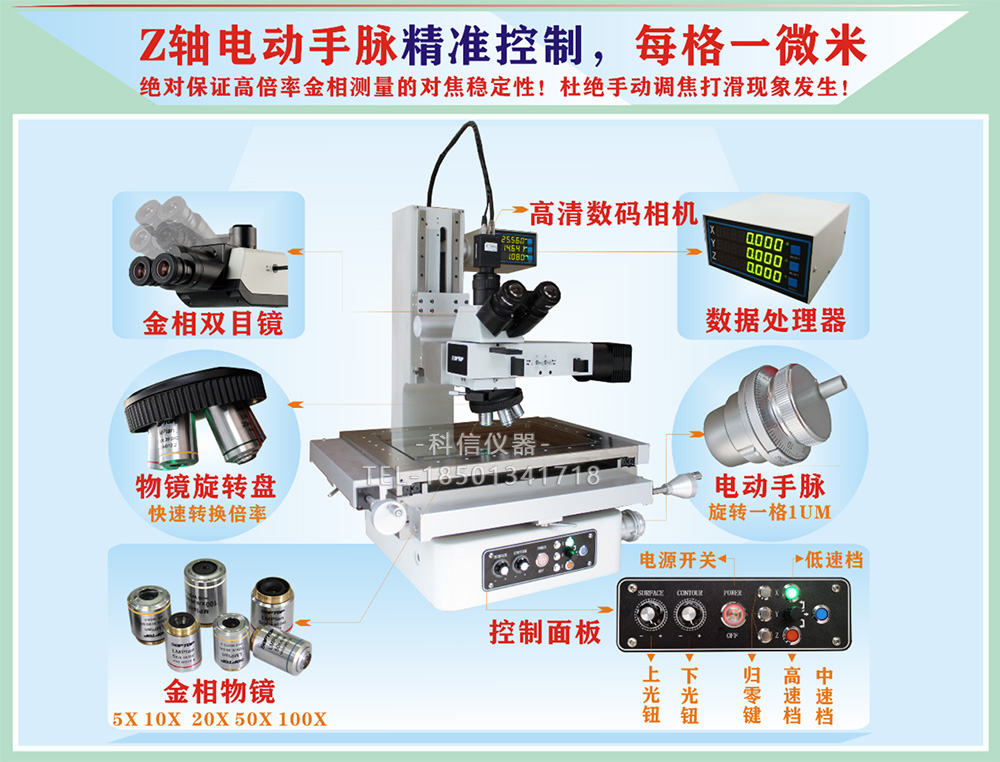

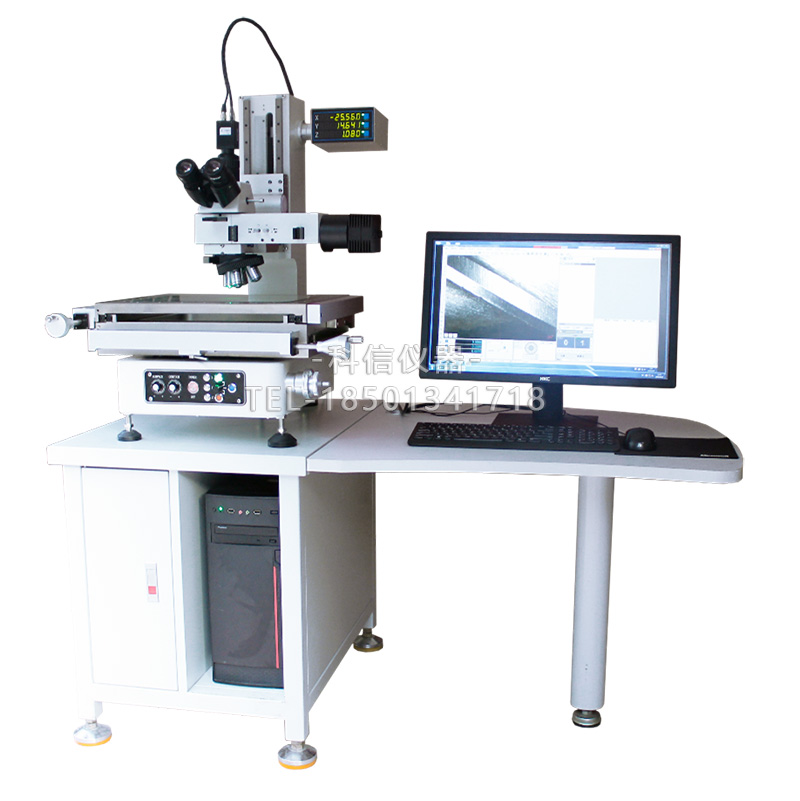

Z軸電動手脈工業測量顯微鏡CMM-2010D X坐標行程:200（mm）Y坐標行程:100（mm） Z坐標行程:200（mm）

 3.技術參數

3.1主體規格

◆X坐標行程:    200（mm）

◆Y坐標行程:    100（mm）

◆Z坐標行程:    200（mm）
◆X、Y坐標測量示值誤差≤（3+L/200）µm ，L為被測長度(單位：mm)
◆X、Y、Z數顯分辨率：0.5µm
◆透射照明光源：平行光LED冷光源
◆反射照明光源：可變視場光闌與孔徑光闌，均可調中心，帶濾色片插槽與偏光裝置插槽；

3.2目視系統
◆物鏡放大倍數：五孔旋轉器，標配5X、10X、20X、50X無限遠長工作距離明場工業物鏡

◆目鏡放大倍數：10X( 單、雙目同)
◆總放大倍數：  50X-500X（包括畸變?cè)趦?nèi)的）
◆物鏡放大倍數誤差：放大率誤差≤0.08%
3.3影像系統
◆標配CCD相機0.5X鏡筒

◆CCD：320萬千兆網口高清晰CCD攝像頭

◆綜合影像最大放大倍數：500X以上

4.軟件功能

l  配備專業視覺影像測量軟件，帶十字線捕捉閃爍功能，可測量二維平面尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；

l  圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；

l  視覺拍照功能：可通過軟件抓拍實時產品圖片，然后保存到計算機里，并可通過軟件調出圖片進行查看或處理；

l  標注文字：可在即時影像中標注文字說明；

l  公英制轉換：測量值可在公制和英制之間切換；

l  X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；

l  測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；

l   “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；

l  輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；

l  自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；

l  自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；

l  自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；

l  自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；

l  自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；

l  設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；

l  具有坐標平移、坐標旋轉及坐標分中等功能：

l  坐標標注：可標注工件中任意點的坐標值；

l  Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
